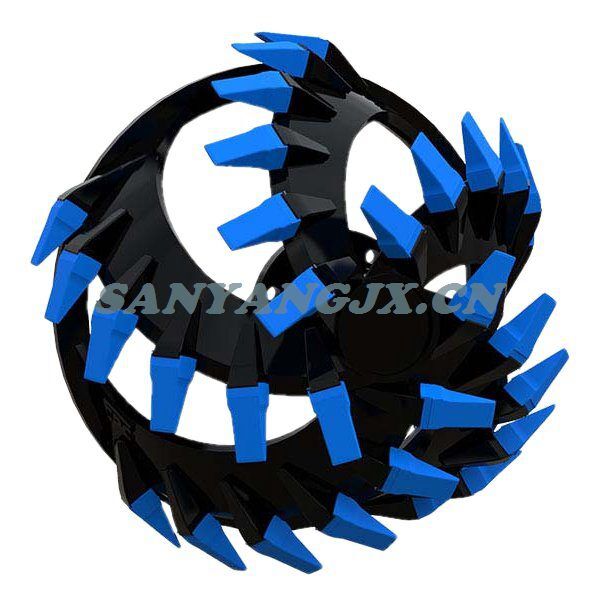

Máquinas Pesadas Sanyang A cabeça de corte de dragagem é uma das estruturas principais de um CSD, pois determina em grande parte a quantidade de produção e a eficiência da dragagem.
A cabeça do cortador de dragagem é integrada aos vasos para oferecer alta produtividade e tempo de inatividade mínimo graças ao perfil, espaçamento e tamanho dos braços, bem como à localização, orientação e forma dos dentes. A cabeça do cortador de dragagem pode ser equipada com uma variedade de dentes e arestas de corte substituíveis para oferecer uma gama completa de ferramentas de escavação padrão e personalizadas para todos os tipos de solos.
A cabeça de corte de dragagem da Sanyang foi projetada e fabricada para atender aos ambientes mais severos de dragagem e mineração. Eles são capazes de cortar solo de diferentes tipos de materiais, como lama, lama, areia, areia compacta, cascalho e minerais. A cabeça de corte de dragagem pode ser feita sob medida de acordo com as necessidades do cliente ou selecionada entre uma ampla gama de modelos disponíveis.
Características
- As lâminas da cabeça de corte são duplas.curvado para conduzir o material dentro do cortador até a boca de sucção
- A cabeça de corte tinha adaptadores substituíveis soldados às lâminas
- O cubo é soldado às pás e possui rosca trapezoidal para montagem no eixo
- A cabeça do cortador possui dentes substituíveis
Opções
- A cabeça de corte pode ser fornecida com:
- eixo do cortador, rolamento do cortador e acionamento do cortador
- saias de corte adicionais nas lâminas para minimizar derramamento
- barras entre as lâminas para evitar a entrada de pedras do cortador na boca de sucção
Benefícios
- Excepcional resistência ao desgaste
- Baixo custo por tonelada de produção
- Manutenção simplificada
Para turfa, argila macia, areia solta e cascalho, normalmente são usados dentes com cinzel frontal largo. Para terrenos mais firmes ou mais duros, pode-se selecionar um dente com cinzel mais estreito. Para solos e rochas extremamente duros, os dentes do tipo ponta oferecem os resultados mais eficazes.
Ccom dentes substituíveis
No caso de uma fresa dentada, os adaptadores são soldados na parte frontal do braço da fresa. Os dentes facilmente substituíveis são montados nos adaptadores e fixados com um pino de travamento. Quando um dente precisa ser substituído, o pino de travamento é removido com um punção. Desta forma, o dente pode ser trocado rapidamente para uma mudança no tipo de solo ou para fins de manutenção.
Produto não. | Diâmetro do tubo de sucção | Diâmetro Interno | Velocidade girada | Braços de lâmina não. |
[milímetros] | [milímetros] | [rpm] | ||
1 | 250-300 | 830 | 0-34 | 5 |
2 | 350-400 | 955 | 0-35 | 5 |
3 | 350-400 | 955 | 0-30 | 5 |
4 | 400-450 | 1330 | 0-30 | 5 |
5 | 500-550 | 1550 | 0-30 | 56 |
6 | 600-650 | 1750 | 0-32 | 56 |
7 | 600-650 | 1750 | 0-30 | 56 |
8 | 600-650 | 1750 | 0-24 | 56 |
9 | 600-650 | 1830 | 0-30 | 56 |
10 | 650-700 | 2000 | 0-30 | 56 |
11 | 700-750 | 2150 | 0-30 | 6 |
12 | 800-850 | 2260 | 0-30 | 6 |
13 | 850-900 | 2330 | 0-30 | 6 |
14 | 900-950 | 2400 | 0-30 | 6 |
